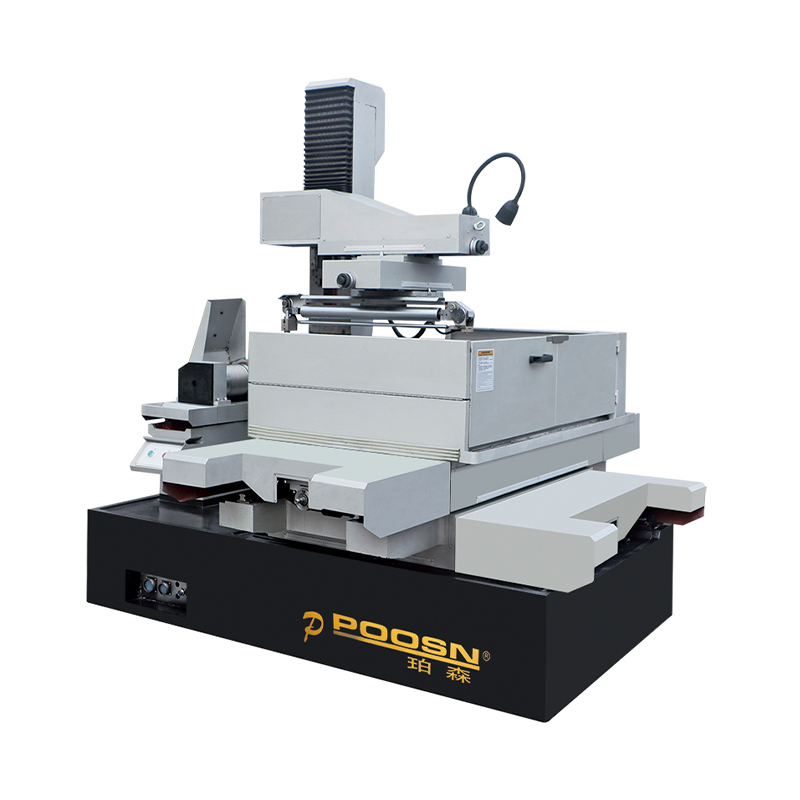

Di bidang pembuatan cetakan presisi dan pemesinan komponen kompleks, teknologi pemesinan pelepasan listrik (WEDM) potongan kawat lancip besar secara konsisten memegang posisi penting. Memanfaatkan warisan industrinya yang mendalam dan upaya yang tiada henti untuk mencapai batas permesinan, Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. telah mengembangkan DK55D WEDM Lancip Pemotongan Besar . Mesin ini bukan sekadar puncak dari keahlian struktur mekanis dan kendali kelistrikan; ini berfungsi sebagai alat yang ampuh untuk menyelesaikan tantangan kompleks yang terkait dengan pengerjaan geometri spasial yang rumit.
I. Arsitektur Teknis Inti Sistem Pemesinan Lancip Besar DK55D
Model DK55D pada awalnya dirancang untuk mengatasi keterbatasan yang melekat pada sudut pemotongan yang dapat dicapai oleh mesin EDM potong kawat tradisional. Selama proses penelitian dan pengembangan, Taizhou Xinchengyang berfokus secara khusus pada optimalisasi koordinasi dan sinergi sistem hubungan spasial empat sumbu alat berat tersebut.
Sistem Tautan Empat Sumbu yang Ditingkatkan: DK55D mencapai penggandengan tingkat dalam pada empat sumbu koordinatnya: X, Y, U, dan V. Melalui penerapan algoritme kontrol presisi tinggi, sistem ini memastikan bahwa kompensasi posisi spasial kawat elektroda mencapai akurasi tingkat mikron saat memotong bagian runcing bersudut besar.
Mekanisme Panduan Osilasi Presisi: Tidak seperti peralatan mesin standar, pemesinan lancip besar menuntut pemandu kawat (nozel) memiliki fleksibilitas dan stabilitas posisi yang luar biasa. Struktur kepala berosilasi yang dirancang oleh Xinchengyang mempertahankan tegangan kawat elektroda yang konstan bahkan dalam kondisi kemiringan sudut yang ekstrim, secara efektif mencegah masalah seperti putusnya kawat atau lecet permukaan yang sering kali disebabkan oleh sudut pemotongan yang berlebihan.
Tempat Tidur Mesin Kekakuan Tinggi: Untuk menahan gaya lateral yang dihasilkan selama operasi pemotongan lancip besar, alas mesin dibuat dari besi cor berkekuatan tinggi yang telah mengalami beberapa tahap perlakuan penuaan, sehingga secara fisik memperkuat stabilitas proses pemesinan secara keseluruhan.
II. Taizhou Xinchengyang: Keunggulan Proses dan Kontrol Kualitas
Dalam produksi DK55D, Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. menanamkan filosofi "ketelitian" ke dalam setiap tahap proses manufaktur.
Desain Produk Ilmiah: Desain alat berat ini memberikan keseimbangan yang cermat antara dinamika fluida dan struktur mekanis, memastikan bahwa fluida dielektrik dapat menghilangkan serpihan logam dan partikel yang terkikis secara lebih efektif selama operasi pemesinan yang meruncing.
Pemesinan dan Inspeksi Tingkat Lanjut: Didukung oleh rangkaian lengkap peralatan permesinan canggih, Xinchengyang melakukan penggilingan dan penyelesaian akhir yang presisi pada setiap komponen DK55D. Pengujian keakuratan posisi yang dilakukan sebelum pengiriman bukanlah sekedar formalitas; sebaliknya, ia menggunakan instrumen presisi tinggi—seperti interferometer laser—untuk memverifikasi dan menjamin keakuratan langkah setiap sumbu. Integrasi Keahlian Teknis: Perusahaan telah menerjemahkan pengalaman pemesinan praktis selama bertahun-tahun ke dalam kode logika sistem kontrol, memungkinkan DK55D menangani pemesinan rongga berbentuk tidak beraturan dan geometri lancip variabel dengan kemudahan dan kemahiran yang luar biasa.
AKU AKU AKU. Perbandingan Karakteristik Pemesinan Pemotong Kawat Lancip Besar DK55D
Untuk memberikan pemahaman yang lebih intuitif tentang posisi teknologi DK55D, bagian berikut menyajikan analisis komparatif berbagai dimensi terhadap model mesin standar:
| Dimensi Fitur | Mesin WEDM Standar | DK55D Taper Besar WEDM (Xinchengyang) |
| Derajat Kebebasan Spasial | Terutama berfokus pada pemrosesan 2D planar | Dioptimalkan untuk kontur spasial 3D dan sudut lancip yang besar |
| Perjalanan Sumbu U/V | Stroke terbatas, terbatas pada kompensasi mikro | Desain langkah panjang yang independen, mendukung kemiringan sudut tinggi |
| Mekanisme Kepala Panduan | Rakitan tetap atau kepala mengambang jarak kecil | Mekanisme putar miring presisi tinggi yang fleksibel |
| Kompleksitas Algoritma | Interpolasi linier dan melingkar dasar | Kompensasi hubungan simultan empat sumbu tingkat lanjut |
| Aplikasi Industri | Stamping konvensional mati dan komponen sederhana | Cetakan die-casting, pipa berdiameter variabel, komponen luar angkasa |
IV. Luas dan Kedalaman Bidang Aplikasi
Mesin EDM potong kawat lancip besar DK55D mampu melakukan lebih dari sekadar "pemotongan miring"; nilai sebenarnya terletak pada kemampuannya untuk menyelesaikan tantangan pemrosesan kompleks yang tidak dapat diatasi melalui penggilingan konvensional atau metode wire-cut EDM standar:
Cetakan Die-Casting Skala Besar: Untuk pemesinan sudut draft yang rumit, DK55D dapat melakukan pemotongan lancip berpresisi tinggi dalam sekali lintasan.
Komponen Dirgantara dan Pertahanan: Untuk komponen struktural yang dilengkapi saluran aliran udara khusus atau penampang variabel, kemampuan kontrol simultan 4 sumbu alat berat menawarkan solusi ideal.
Roda Gigi dan Spline Presisi: Dengan memanfaatkan kemampuan pemosisian presisi tinggi, alat berat ini mahir dalam mengerjakan komponen transmisi dengan persyaratan lancip tertentu.
V. FAQ: Pertanyaan Teknis Umum Mengenai Pemesinan Taper Besar pada DK55D
Q1: Bagaimana kualitas permukaan akhir dipastikan selama pemotongan lancip besar?
J: Kunci untuk mencapai hasil akhir permukaan yang unggul terletak pada kontrol tegangan kawat elektroda yang tepat dan stabilitas catu daya pulsa. Taizhou Xinchengyang telah mengoptimalkan struktur pemandu kawat untuk meminimalkan getaran selama pemotongan sudut besar; ini, dikombinasikan dengan catu daya arus konstan frekuensi tinggi, memastikan celah pelepasan yang seragam, sehingga meningkatkan kualitas permukaan secara signifikan.
Q2: Keuntungan apa yang ditawarkan DK55D saat mengerjakan komponen dengan kemiringan variabel (misalnya, komponen dengan profil atas dan bawah berbeda)?
J: Kemampuan ini bergantung pada kekuatan komputasi sistem kendali. DK55D menerima masukan geometris yang kompleks dan secara otomatis menghitung jalur pemotongan spesifik untuk setiap lapisan penampang, memastikan transisi yang mulus pada titik persimpangan antara profil atas dan bawah tanpa menyebabkan pemotongan berlebih atau pemotongan berlebih.
Q3: Bagaimana dampak kekakuan mekanis alat berat terhadap pemesinan sudut besar?
J: Selama pemesinan sudut besar, kawat elektroda memberikan komponen gaya lateral pada perkakas mesin. Jika alas mesin tidak memiliki kekakuan yang cukup, gaya ini dapat menyebabkan deformasi kecil, sehingga mengakibatkan kesalahan pemesinan yang berada di luar rentang toleransi yang dapat diterima. DK55D, diproduksi oleh Xinchengyang, menggunakan desain bodi mesin yang direkayasa secara ilmiah untuk mengatasi tekanan ini secara efektif, sehingga menjamin akurasi pemesinan yang konsisten selama periode pengoperasian yang lama.
Q4: Aspek spesifik apa yang dicakup selama pengujian akurasi posisi yang dilakukan sebelum pengiriman ke pabrik?
J: Cara pengujian mencakup akurasi geometrik statis (misalnya, kerataan meja kerja, tegak lurus setiap sumbu) dan akurasi posisi dinamis. Dengan melakukan pengujian dua arah langkah penuh, kami memastikan bahwa setiap alat berat yang dikirim ke pelanggan memenuhi standar ketat yang diperlukan untuk aplikasi pemesinan presisi tinggi.
Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. akan terus memperdalam keahliannya dalam teknologi permesinan presisi; solusi permesinan lancip besarnya—yang berpusat pada DK55D—saat ini memberdayakan semakin banyak perusahaan manufaktur untuk mengatasi hambatan proses dan mewujudkan desain produk yang lebih menantang.
