Untuk apa mesin EDM kawat digunakan?

Apa Fungsi Mesin EDM Kawat dan Mengapa Penting dalam Manufaktur Modern

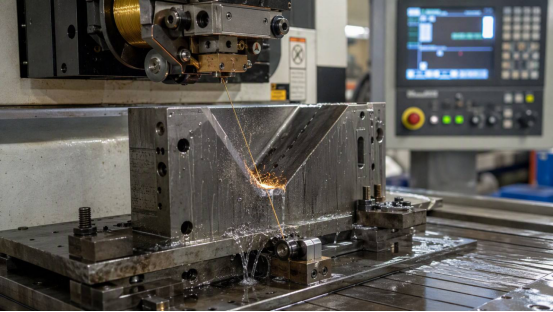

A mesin EDM kawat (mesin pemesinan pelepasan listrik kawat) memotong material konduktif listrik dengan menghasilkan percikan listrik terkontrol antara elektroda kawat tipis yang terus bergerak dan benda kerja, mengikis material sepanjang jalur terprogram tanpa kontak mekanis langsung. Hal ini menjadikannya proses yang tepat untuk memotong baja perkakas yang diperkeras, karbida, dan logam lain yang sulit dikerjakan menjadi cetakan, pelubang, cetakan, dan bagian profil kompleks yang presisi yang sulit diproduksi melalui penggilingan atau pembubutan konvensional.

Karena kawat pemotong tidak pernah menekan benda kerja secara fisik, pemesinan EDM kawat hanya menimbulkan sedikit tekanan mekanis, yang merupakan salah satu alasan mengapa ini tetap menjadi proses yang disukai untuk menyelesaikan komponen yang mengeras setelah perlakuan panas. Teknologi ini mencakup beberapa kategori mesin — EDM wire-cut berkecepatan tinggi, EDM wire-cut kecepatan sedang, dan EDM wire-cut lancip besar — ​​masing-masing disesuaikan dengan persyaratan akurasi, kecepatan, dan sudut lancip yang berbeda. Memahami perbedaan ini membantu toko fabrikasi, pembuat perkakas, dan pembeli OEM memilih produk yang tepat Mesin pemotong kawat CNC konfigurasi untuk kebutuhan produksi mereka.

Artikel ini membahas jenis-jenis mesin yang umum, prinsip kerjanya, skenario aplikasi yang umum, karakteristik kinerja komparatif, praktik pemeliharaan, dan arah industri — memberikan referensi praktis kepada manajer ruang alat dan tim pengadaan untuk mengevaluasi peralatan kawat EDM pilihan.

Kesimpulan utama: Kawat EDM menghilangkan material keras dan konduktif melalui erosi percikan dibandingkan gaya pemotongan, menjadikannya metode standar untuk cetakan presisi, cetakan, dan komponen perkakas yang diperkeras.

Jenis Umum Mesin Wire EDM dan Karakteristiknya

Mesin EDM potong kawat umumnya dikelompokkan berdasarkan kecepatan perjalanan kawat dan desain struktural, dan setiap kategori melayani segmen manufaktur perkakas dan cetakan serta suku cadang presisi yang berbeda.

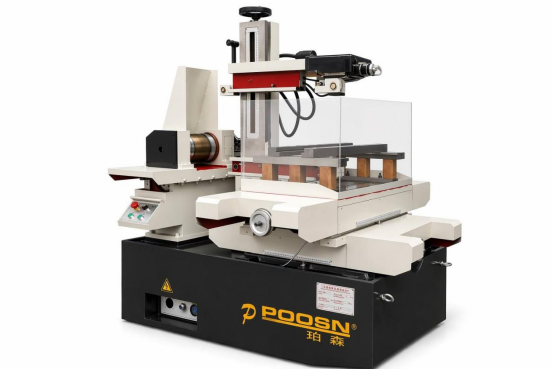

Mesin EDM kawat berkecepatan tinggi menggunakan kawat molibdenum bolak-balik yang bergerak bolak-balik dan digunakan kembali beberapa kali sebelum penggantian, menawarkan keseimbangan praktis antara efisiensi pemrosesan dan penghematan pengoperasian untuk pekerjaan pembuatan cetakan secara umum.

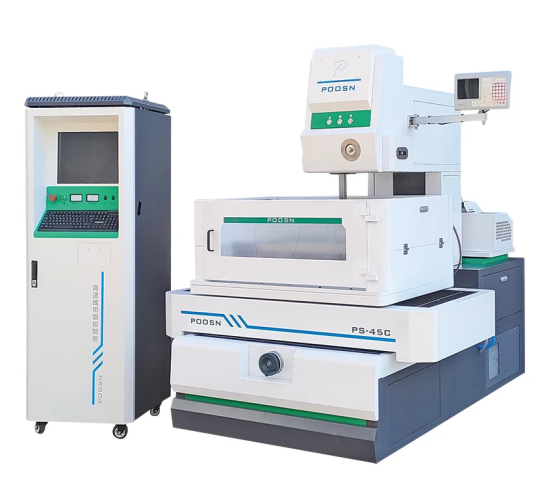

Mesin EDM kawat kecepatan sedang menambahkan penyempurnaan seperti pasokan daya pulsa yang lebih baik, kontrol tegangan kawat loop tertutup, dan strategi multi-potong, yang biasanya menghasilkan permukaan akhir yang lebih halus dan konsistensi dimensi yang lebih ketat daripada model dasar berkecepatan tinggi.

Mesin EDM kawat lancip besar dibuat dengan perjalanan pemandu kawat atas yang diperpanjang dan mekanisme pemandu khusus sehingga dapat memotong profil bersudut curam, yang penting untuk cetakan stempel, cetakan ekstrusi, dan bagian yang memerlukan sudut rancangan.

Faktor Seleksi Khas berdasarkan Kategori Mesin

Kesimpulan utama: Memilih antara mesin EDM kawat kecepatan tinggi, kecepatan sedang, dan lancip besar terutama bergantung pada penyelesaian permukaan yang diperlukan, toleransi dimensi, dan apakah geometri bagian mencakup sudut lancip yang curam.

Prinsip Kerja dan Struktur Inti Mesin

Sistem EDM kawat bekerja dengan memasukkan kawat logam tipis — biasanya molibdenum untuk mesin berkecepatan tinggi dan sedang, atau kuningan untuk sistem kecepatan rendah — secara terus menerus melalui zona pemotongan sementara catu daya arus searah menghasilkan serangkaian pelepasan listrik yang cepat antara kawat dan benda kerja. Setiap pelepasan menguapkan sejumlah material mikroskopis dari permukaan benda kerja, dan cairan dielektrik (biasanya air deionisasi) membuang partikel yang terkikis sekaligus mendinginkan kawat dan benda kerja. Sistem kontrol CNC menggerakkan meja kerja sepanjang koordinat XY yang telah diprogram, dan pada mesin dengan kemampuan pemotongan lancip, pemandu kawat atas juga dapat bergeser secara independen untuk menghasilkan potongan miring. Karena tidak ada gaya mekanis langsung antara kawat dan bagian, komponen berdinding tipis dan halus dapat dipotong tanpa deformasi.

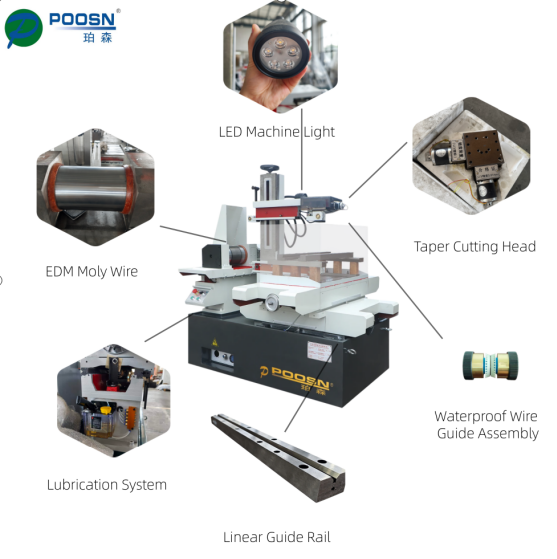

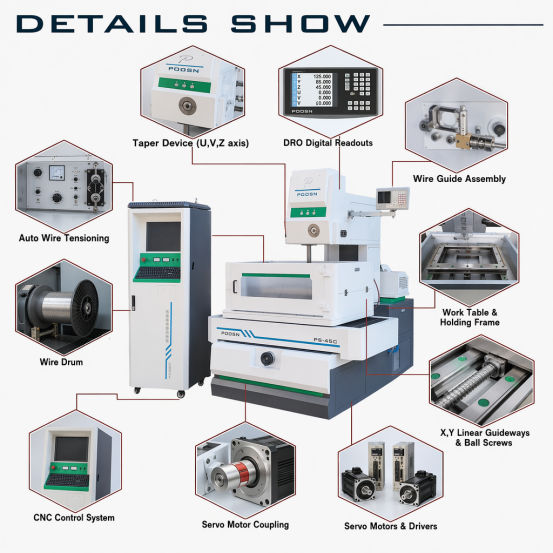

Kelompok fungsional utama mesin EDM potong kawat pada umumnya mencakup sistem pengumpan dan pengambilan kawat, rakitan pemandu kawat atas dan bawah, sistem penggerak meja kerja dan sumbu, sistem sirkulasi dan filtrasi cairan dielektrik, dan kabinet kontrol CNC. Diagram di bawah mengilustrasikan bagaimana komponen-komponen ini disusun pada rangka mesin standar.

Dalam praktiknya, kumparan kawat mengumpankan kawat baru atau kawat rekondisi ke arah pemandu atas, yang menempatkan kawat tepat di atas benda kerja sebelum melewati potongan dan kembali ke pemandu bawah dan kumparan pengambil. Meja kerja, digerakkan oleh motor servo sepanjang sumbu X dan Y, menggerakkan benda kerja yang dijepit relatif terhadap jalur kawat tetap sesuai dengan geometri bagian yang diprogram. Cairan dielektrik terus dipompa melalui celah pemotongan dan disaring untuk menghilangkan serpihan yang terkikis, sehingga menjaga kondisi pelepasan tetap stabil dan membantu menjaga kualitas pemotongan yang konsisten sepanjang masa produksi yang panjang.

Kesimpulan utama: Akurasi pemotongan mesin EDM kawat bergantung pada kinerja terkoordinasi dari pengumpanan kawat, pemandu, penggerak sumbu, dan sistem filtrasi dielektrik yang bekerja bersama-sama, bukan pada komponen tunggal saja.

Skenario Aplikasi dan Pertimbangan Seleksi

Mesin Wire EDM digunakan di berbagai industri di mana bahan konduktif yang mengeras perlu dipotong menjadi bentuk yang presisi tanpa menimbulkan tekanan mekanis. Aplikasi yang paling umum masih berupa pembuatan perkakas dan cetakan, di mana kawat EDM memotong pukulan, cetakan, dan rongga cetakan dari baja yang sudah dikeraskan sebelumnya dan blanko karbida. Produsen ruang angkasa dan perangkat medis juga mengandalkan kawat EDM untuk memproduksi komponen kecil yang rumit secara geometris yang memerlukan toleransi ketat dan tepi bebas duri. Pemasok otomotif menggunakan kawat EDM untuk mencetak produksi cetakan dan untuk membuat prototipe komponen sebelum melakukan proses bervolume lebih tinggi.

Saat mengevaluasi a mesin pemotong kawat EDM untuk dijual , pembeli harus mempertimbangkan geometri bagian (terutama apakah diperlukan sudut lancip yang curam), kekerasan dan ketebalan bahan yang dipotong, penyelesaian permukaan yang diperlukan, dan berapa banyak operasi tanpa pengawasan atau otomatis yang diharapkan dapat dijalankan oleh bengkel. Ruang perkakas yang sebagian besar memproduksi komponen cetakan datar dan berdinding lurus seringkali dapat dilayani dengan baik oleh mesin EDM kawat berkecepatan tinggi, sementara toko yang secara rutin memotong cetakan stempel dengan sudut draft mendapat manfaat dari mesin lancip besar khusus.

Kesimpulan utama: Mencocokkan jenis mesin dengan geometri komponen — terutama persyaratan sudut lancip dan target penyelesaian permukaan — adalah titik awal paling praktis untuk pemilihan peralatan EDM kawat.

Membandingkan Kecepatan Pemotongan Relatif di Berbagai Jenis Mesin

Kecepatan pemrosesan adalah salah satu faktor pertama yang ditanyakan oleh manajer ruang perkakas saat membandingkan peralatan EDM kawat, karena kecepatan ini secara langsung memengaruhi berapa banyak komponen yang dapat dihasilkan suatu mesin selama masa produksi. Daripada mengutip angka pasti yang bervariasi secara signifikan berdasarkan material, ketebalan, diameter kawat, dan pengaturan pulsa, akan lebih berguna jika melihat posisi kecepatan relatif setiap kategori mesin berdasarkan tujuan desain umumnya. Mesin EDM kawat berkecepatan tinggi dirancang terutama untuk throughput pada pekerjaan die-cutting umum. Mesin berkecepatan sedang menukar beberapa kecepatan mentah untuk kontrol yang lebih halus dan penyelesaian akhir multi-potong. Mesin lancip besar lebih dioptimalkan untuk kemampuan pemotongan sudut dibandingkan kecepatan linier maksimum. Bagan di bawah menyajikan posisi relatif ini sebagai indeks ilustratif sederhana dan bukan sebagai data produksi terukur.

Perbandingan horizontal ini sengaja ditampilkan sebagai indeks relatif dan bukan sekumpulan angka produksi pasti, karena kecepatan potong sebenarnya pada mesin EDM kawat sangat bergantung pada ketebalan benda kerja, kekerasan material, diameter kawat, kondisi pembilasan, dan parameter pulsa spesifik yang dipilih oleh operator. Apa yang diilustrasikan dalam bagan ini adalah penekanan desain umum di balik setiap kategori mesin: mesin EDM kawat berkecepatan tinggi biasanya ditentukan oleh bengkel yang mengutamakan pemotongan hasil pada pekerjaan cetakan umum. Mesin berkecepatan sedang diposisikan sedikit lebih rendah berdasarkan kecepatan murni karena sebagian dari tujuan desainnya didedikasikan untuk strategi multi-pemotongan yang meningkatkan penyelesaian permukaan dan akurasi dimensi daripada memaksimalkan laju pemotongan mentah.

Mesin dengan lancip besar berada pada posisi terendah pada indeks relatif ini bukan karena mesin tersebut lebih rendah kualitasnya, namun karena desain mekanisnya — khususnya perjalanan pemandu atas yang diperpanjang yang diperlukan untuk mencapai sudut lancip yang curam — dioptimalkan untuk kemampuan pemotongan sudut dibandingkan untuk kecepatan pemotongan dinding lurus maksimum. Bengkel yang terutama membutuhkan pukulan datar dan sisipan cetakan sederhana umumnya akan memprioritaskan konfigurasi kecepatan tinggi atau kecepatan sedang, sedangkan bengkel yang secara teratur memproduksi cetakan stempel dengan sudut draft akan menghargai kemampuan lancip dibandingkan peningkatan kecepatan marjinal. Membaca bagan ini di samping gambar bagian sebenarnya yang diproduksi oleh bengkel memberikan dasar yang jauh lebih bermakna untuk pemilihan mesin dibandingkan kecepatan saja.

Kesimpulan utama: Kecepatan pemotongan harus mempertimbangkan penyelesaian permukaan dan persyaratan lancip, karena mesin tercepat di atas kertas tidak selalu paling cocok untuk komponen dengan geometri miring.

Tren Industri: Meningkatnya Adopsi Penguliran Kawat Otomatis dan Pengoperasian Tanpa Pengawasan

Salah satu tren yang lebih jelas dibahas di industri kawat EDM dalam beberapa tahun terakhir adalah peralihan ke sistem penguliran kawat otomatis yang dapat memasang kembali kawat secara otomatis setelah putus, tanpa memerlukan operator untuk memulai kembali pemotongan secara manual. Fitur ini penting karena putusnya kabel yang tidak direncanakan biasanya memaksa mesin untuk diam hingga ada yang melakukan intervensi, sehingga membatasi jumlah produksi semalam atau akhir pekan tanpa pengawasan yang dapat dijalankan secara realistis oleh sebuah bengkel. Karena threading otomatis menjadi lebih andal, semakin banyak ruang perkakas yang mampu memperpanjang waktu pengoperasian tanpa pengawasan, terutama untuk pekerjaan cetakan multi-rongga dan program produksi yang panjang. Grafik garis di bawah menggambarkan lintasan umum ini sebagai tren kualitatif dan bukan sebagai statistik pasar yang tepat.

Garis ke atas pada bagan ini mencerminkan pola umum yang dilaporkan secara luas di seluruh publikasi perdagangan dan literatur produsen: threading kawat otomatis berpindah dari fitur premium yang terutama ditemukan pada mesin kelas atas ke sesuatu yang semakin diharapkan bahkan pada peralatan EDM kawat kelas menengah. Kemajuan ini sejalan dengan peningkatan yang lebih luas pada sensor pendeteksi putusnya kabel, responsivitas kontrol servo, dan konsistensi filtrasi cairan dielektrik, yang semuanya mengurangi frekuensi putusnya kabel. Karena lebih sedikit kerusakan yang terjadi dan kerusakan yang terjadi teratasi secara otomatis, mesin dapat dibiarkan berjalan melalui shift tanpa pengawasan dengan risiko pemotongan terhenti yang jauh lebih kecil karena tidak digunakan selama berjam-jam.

Untuk ruang perkakas dan bengkel kerja, tren ini memiliki implikasi praktis selain kenyamanan. Perpanjangan waktu pengoperasian tanpa pengawasan mengubah cara jadwal produksi direncanakan, sehingga pemotongan yang rumit dan memakan waktu dapat dimulai pada akhir shift dan dibiarkan selesai dalam semalam. Hal ini juga mengalihkan tanggung jawab operator ke arah penyiapan alat berat, pemrograman, dan verifikasi kualitas dibandingkan pemantauan berkelanjutan selama pemotongan itu sendiri. Toko mengevaluasi yang baru mesin EDM kawat semakin banyak yang memperlakukan keandalan threading otomatis sebagai fitur praktis sehari-hari dibandingkan sebagai tambahan opsional, terutama untuk fasilitas yang menjalankan banyak mesin dengan staf terbatas per shift.

Kesimpulan utama: Penguliran kawat otomatis yang andal telah menjadi harapan dasar praktis bagi bengkel yang ingin memperpanjang waktu pengoperasian mesin tanpa pengawasan dan meningkatkan fleksibilitas penjadwalan produksi secara keseluruhan.

Membandingkan Atribut Mesin dengan Tampilan Radar

Karena pemilihan mesin EDM kawat biasanya melibatkan penyeimbangan beberapa atribut sekaligus daripada mengoptimalkan satu metrik, perbandingan gaya radar dapat membantu memvisualisasikan trade-off dengan lebih jelas daripada daftar peringkat tunggal. Bagan di bawah ini membandingkan mesin EDM kawat kecepatan tinggi, kecepatan sedang, dan lancip besar dalam lima atribut yang umum ditimbang: akurasi dimensi, kualitas permukaan akhir, kecepatan pemotongan, kemampuan pemotongan lancip, dan tingkat otomatisasi tipikal. Setiap atribut diberi skor pada skala relatif sederhana 1 hingga 5 yang mencerminkan karakteristik desain umum, bukan nilai pengujian spesifik dari model mesin mana pun. Pandangan ini dimaksudkan untuk mendukung pengambilan keputusan yang terarah, bukan untuk menggantikan tinjauan spesifikasi teknis yang rinci.

Bentuk yang tumpang tindih dalam perbandingan radar ini menunjukkan mengapa tidak ada kategori EDM kabel tunggal yang dapat diberi label lebih baik secara universal dibandingkan yang lain; setiap bentuk membentang lebih jauh di sepanjang sumbu yang mencerminkan tujuan desain intinya. Profil kecepatan menengah meluas ke arah akurasi dan penyelesaian permukaan, konsisten dengan perannya sebagai kategori yang paling sering dipilih untuk penyelesaian akhir pada cetakan dan cetakan presisi. Profil lancip besar menarik paling jauh ke arah sumbu kemampuan lancip, mencerminkan rentang gerak mekanis khusus yang terpasang pada mesin ini untuk pemotongan sudut. Profil berkecepatan tinggi terletak lebih terpusat, yang mencerminkan perannya sebagai pekerja keras untuk keperluan umum dibandingkan sebagai mesin spesialis untuk atribut tunggal apa pun.

Membaca bagan radar seperti ini sangat berguna ketika sebuah toko membuat daftar urutan prioritasnya sendiri untuk kelima atribut ini sebelum membandingkan mesin. Ruang perkakas yang memproduksi sisipan cetakan dinding datar sederhana dalam volume tinggi mungkin akan membebani kecepatan pemotongan dan tingkat otomatisasi, sehingga menjadikan konfigurasi kecepatan tinggi sebagai titik awal yang masuk akal. Toko cetakan presisi yang memproduksi rongga dengan toleransi penyelesaian permukaan yang ketat kemungkinan akan lebih mengutamakan akurasi dan penyelesaian permukaan, sehingga mengarah ke konfigurasi kecepatan sedang. Pabrikan cetakan stempel yang bekerja dengan sudut draft yang curam secara alami akan memprioritaskan kemampuan lancip di atas atribut lainnya. Tidak ada satu pun dari peraturan tersebut yang merupakan aturan mutlak, namun pandangan radar membantu membingkai pembicaraan trade-off dengan cara yang terstruktur.

Kesimpulan utama: Kategori mesin EDM tanpa kabel mendominasi pada setiap atribut, sehingga pembeli mendapatkan nilai paling besar dari perbandingan radar ketika mereka pertama kali menentukan peringkat atribut mana yang paling penting bagi suku cadang mereka.

Distribusi Aplikasi Khas di Seluruh Industri

Mesin Wire EDM melayani berbagai industri manufaktur, meskipun perkakas dan cetakan tetap menjadi kasus penggunaan yang paling umum dengan selisih yang besar. Bagan donat di bawah ini menyajikan ilustrasi distribusi area penerapan EDM kabel biasa berdasarkan pola penggunaan industri secara umum, bukan berdasarkan survei terukur tertentu. Hal ini dimaksudkan untuk memberikan pembaca konteks terarah tentang di mana teknologi EDM kawat paling banyak digunakan, sehingga tim pengadaan dan manajer ruang peralatan dapat membandingkan pola penggunaan mereka sendiri dengan gambaran industri secara umum.

Pekerjaan perkakas dan cetakan, termasuk cetakan cetakan, cetakan ekstrusi, dan rongga cetakan injeksi, menempati bagian terbesar dalam perincian ilustratif ini, yang sejalan dengan asal-usul kawat EDM sebagai proses pemesinan yang dikembangkan secara khusus untuk memotong baja perkakas yang diperkeras secara akurat dan berulang. Aplikasi ruang angkasa mewakili segmen sekunder yang berarti, terutama karena kemampuan kawat EDM untuk memotong profil kompleks dalam paduan berkekuatan tinggi tanpa menyebabkan distorsi termal sesuai dengan persyaratan toleransi ketat yang umum pada turbin dan komponen struktural. Manufaktur perangkat medis juga telah berkembang menjadi aplikasi khusus yang penting, terutama untuk komponen kecil dan rumit seperti komponen instrumen bedah yang mengutamakan tepi bebas duri dan presisi dimensi.

Sisanya, dikelompokkan dalam aplikasi otomotif dan lainnya, mencakup produksi cetakan stempel untuk panel bodi dan braket, serta pekerjaan pembuatan prototipe umum di berbagai industri. Kategori yang lebih luas ini cenderung lebih berfluktuasi sesuai dengan tingkat aktivitas manufaktur secara keseluruhan dibandingkan segmen perkakas dan ruang angkasa yang lebih terspesialisasi, karena permintaan pembuatan prototipe sering kali mengikuti siklus pengembangan produk baru. Toko-toko yang terutama melayani pelanggan otomotif atau prototipe umum mungkin mendapati bauran aplikasi mereka lebih condong ke segmen ini dibandingkan distribusi ilustratif yang ditunjukkan di sini, dan hal ini wajar mengingat betapa beragamnya basis pelanggan di berbagai wilayah dan kelompok industri.

Kesimpulan utama: Pembuatan alat dan cetakan tetap menjadi area aplikasi inti untuk teknologi EDM kawat, dengan pekerjaan dirgantara dan perangkat medis membentuk segmen khusus yang bermakna.

Panduan Perawatan untuk Kinerja Jangka Panjang yang Andal

Perawatan yang konsisten adalah hal yang membuat mesin EDM kawat dapat memotong secara akurat selama bertahun-tahun penggunaan produksi, dan sebagian besar praktik di bawah ini merupakan rekomendasi standar yang ditemukan di seluruh dokumentasi layanan pabrikan dan praktik terbaik di ruang perkakas, bukan teknik khusus yang unik untuk merek tertentu.

1. Periksa dan ganti pemandu kawat secara teratur, karena pemandu yang aus secara langsung mempengaruhi keakuratan pemotongan dan dapat menyebabkan lebar garitan yang tidak konsisten seiring berjalannya waktu.
2. Pantau resistivitas cairan dielektrik dan kinerja filtrasi, karena cairan yang terkontaminasi atau kondisinya tidak tepat mengurangi stabilitas pemotongan dan dapat mempercepat keausan komponen.
3. Periksa kalibrasi tegangan kawat secara berkala, karena tegangan yang tidak konsisten merupakan penyebab umum putusnya kawat yang tidak direncanakan selama pengoperasian yang lama tanpa pengawasan.
4. Bersihkan dan periksa kontak catu daya, yang aus karena pelepasan muatan listrik terus menerus dan dapat mempengaruhi konsistensi percikan jika tidak dirawat.
5. Verifikasi keakuratan posisi sumbu secara terjadwal menggunakan peralatan pengukuran yang sesuai, terutama setelah pekerjaan pemeliharaan signifikan atau penggantian komponen.
6. Jaga suhu lingkungan mesin tetap stabil, karena fluktuasi termal dapat mempengaruhi pengulangan dimensi pada pekerjaan pemotongan presisi.

Menyatukan pemeriksaan ini ke dalam jadwal pemeliharaan rutin, dibandingkan hanya menangani masalah secara reaktif, akan membantu mengurangi waktu henti yang tidak direncanakan dan mendukung kualitas komponen yang konsisten di seluruh proses produksi. Ruang perkakas yang mendokumentasikan interval perawatan dan panduan jalur kabel atau riwayat penggantian kontak juga cenderung mendeteksi masalah yang berkembang lebih awal, sebelum masalah tersebut memengaruhi toleransi komponen akhir.

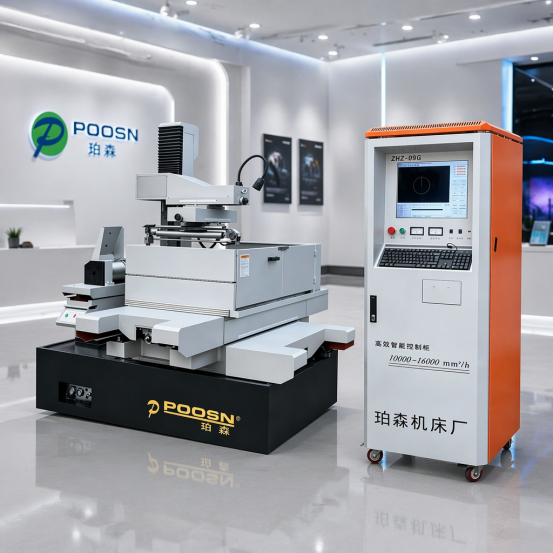

Memilih peralatan dari a produsen kawat EDM desain produk yang rasional dan praktik pengujian kualitas yang konsisten juga memainkan peran penting dalam keandalan jangka panjang. Taizhou Xinchengyang Machinery Manufacturing Co., Ltd, produsen khusus dengan pengalaman bertahun-tahun dalam penelitian, pengembangan, dan produksi permesinan pelepasan listrik dan peralatan pemrosesan khusus, menerapkan pengujian akurasi posisi pada setiap peralatan mesin sebelum meninggalkan pabrik, yang merupakan salah satu cara praktis yang dilakukan produsen untuk mendukung kualitas keluaran yang konsisten bagi pelanggan selama masa pengoperasian peralatan. Rangkaian produk perusahaan mencakup mesin EDM pemotong kawat berkecepatan menengah seri PS-C dan DK77-BC, mesin EDM pemotong kawat berkecepatan tinggi seri DK77-A dan DK77-B, dan mesin EDM pemotong kawat lancip besar seri DK77-D, dengan produk yang dijual di pasar domestik dan model tertentu diekspor ke Asia Tenggara, Asia Barat, Eropa, dan Amerika.

Kesimpulan utama: Pemeliharaan terjadwal pada pemandu kawat, filtrasi dielektrik, dan kalibrasi tegangan kawat sangat penting untuk mempertahankan kinerja EDM kawat yang akurat dan berulang dalam jangka panjang.
